Trong ngành xây dựng, bản vẽ thi công là tài liệu quan trọng giúp chủ đầu tư, kiến trúc sư và nhà thầu có cùng nhận thức về công trình. Đây không chỉ là bản thiết kế mà còn là công cụ giúp hiện thực hóa ý tưởng trên thực tế, đảm bảo công trình được xây dựng đúng yêu cầu kỹ thuật và tuân thủ các quy định của Nhật Bản.

Các loại bản vẽ xây dựng quan trọng

Tại Nhật Bản, bản vẽ xây dựng được chia thành ba loại chính, mỗi loại có vai trò riêng trong từng giai đoạn của dự án:

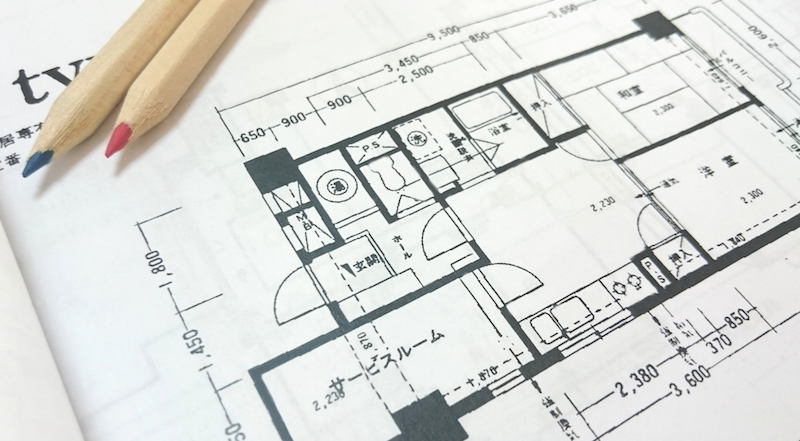

1. Bản vẽ thiết kế cơ bản (基本設計図 – Kihon Sekkeizu)
   • Là bản phác thảo tổng quan về công trình, thể hiện bố cục, vật liệu và hệ thống thiết bị chính.
   • Được sử dụng để trao đổi với chủ đầu tư và đảm bảo tuân thủ các quy định về xây dựng.
   • Trong giai đoạn này, chủ đầu tư và kiến trúc sư cần thống nhất ý tưởng vì việc thay đổi sau khi thi công sẽ rất khó khăn.
2. Bản vẽ thiết kế chi tiết (実施設計図 – Jisshi Sekkeizu)
   • Cung cấp thông tin chi tiết về kết cấu, hệ thống điện, nước, điều hòa không khí…
   • Là tài liệu để các nhà thầu dựa vào đấu thầu và ký hợp đồng thi công.
3. Bản vẽ thi công (施工図 – Sekouzu)
   • Được lập dựa trên bản vẽ thiết kế chi tiết nhưng có điều chỉnh phù hợp với thực tế tại công trường.
   • Là tài liệu hướng dẫn cụ thể để đội ngũ thi công thực hiện đúng quy trình, đảm bảo chất lượng, tiến độ và an toàn lao động.

Các loại bản vẽ chuyên sâu trong xây dựng

Để có thể triển khai thi công một cách chính xác, các bản vẽ xây dựng được chia nhỏ thành nhiều loại khác nhau:

• Bản vẽ kiến trúc (意匠図 – Ishouzu): Thể hiện mặt bằng, mặt cắt, mặt đứng, thiết kế nội thất, giúp định hình không gian công trình.
• Bản vẽ kết cấu (構造図 – Kouzouzu): Cung cấp thông tin về móng, dầm, cột, sàn… đảm bảo độ bền và tính an toàn của công trình.
• Bản vẽ hệ thống kỹ thuật (設備図 – Setsubizu): Bao gồm hệ thống điện, nước, điều hòa, phòng cháy chữa cháy… giúp công trình vận hành hiệu quả.
• Bản vẽ tổng hợp (総合図 – Sougouzu): Kết hợp thông tin từ nhiều bản vẽ khác nhau để đảm bảo tính đồng bộ và tối ưu trong thiết kế.

Vai trò của bản vẽ thi công

• Giúp chủ đầu tư, kiến trúc sư và nhà thầu có chung nhận thức về công trình.
• Hỗ trợ quá trình thi công diễn ra chính xác, đúng tiến độ, đảm bảo chất lượng.
• Đảm bảo công trình tuân thủ các tiêu chuẩn kỹ thuật và pháp lý tại Nhật Bản.

Điều kiện để lập bản vẽ tại Nhật Bản

Để có thể thiết kế bản vẽ tại Nhật, cần có các chứng chỉ chuyên môn như:

• Nhất cấp kiến trúc sư (一級建築士)
• Nhị cấp kiến trúc sư (二級建築士)
• Kiến trúc sư chuyên về nhà gỗ (木造建築士)

Kết luận

Bản vẽ xây dựng đóng vai trò then chốt trong việc đảm bảo chất lượng, an toàn và hiệu quả của công trình. Nếu bạn muốn làm việc trong ngành này tại Nhật Bản, việc hiểu rõ về bản vẽ và trang bị chứng chỉ chuyên môn là điều cần thiết.
